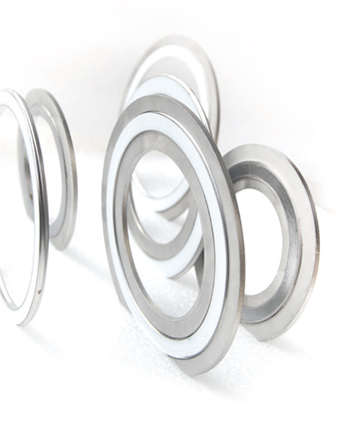

스파이럴형 가스켓
|
|
|
[ 특징 ]
스파이럴형 가스켓은 세미메탈 가스켓 중 가장 이상적인 타입으로서 V자형
의 금속재의 얇은 판과 비금속 재료인 Filler를 겹쳐 나선형으로 감아 양골을
용접하여 제작한 가스켓이다. 탄력있는 금속과 유연한 Filler로 이루어진 독
특한 구조로 아래와 같은 우수한 가스켓 기능을 가지고 있다.
- 고온 및 고압에 사용가능
- 압력, 온도,진동등 운전조건의 변화에 자동적으로 적응하는 능력이 우수
- 치수에 비해 우수한 씰성을 발휘
- 불균일한 플랜지면에서도 뛰어난 씰성
- 원형 또는 타원형 등 어떠한 치수라도 경제적인 가격으로 제작가능
- 특수한 운전조건에 따라 Hoop 및 Filler의 소재를 선택하여 제작가능
|
| Part |
Filler Material |
Remarks |
| NON-ASB |
Graphite |
Teflon |
| Temperature |
400 |
450 |
260 |
Not available with
max. Temp. &
pressure
at same time |
| Pressure |
Class150
to 2500 |
Class150
to 2500 |
Class150
to 2500 |
|
|
|
|
|
TH4060 | 기본형
고온 고압기기, 극저온장치, Valve, Boiler Manhole, handhole, Turbine,
Pump Casting Cover 등에 사용된다.
|
| Hoop Material |
Filler Material |
Standard Specifications |
| SUS304 |
Non-asbestos |
Graphite |
Teflon |
KS B 1518 |
| SUS316 |
Non-asbestos |
Graphite |
Teflon |
JIS B 2404 |
| Others |
Non-asbestos |
Graphite |
Teflon |
JPI 7S-41 |
| Section |
 |
Gasket Thickness : 4.5㎜,
Basic Type (With no attachment) |
|
|
|
|
|
TH4061 | 내륜형
고온 고압기기,극저온장치,삽입형 Flange에 사용된다.
|
| Hoop Material |
Filler Material |
Standard Specifications |
| SUS304 |
Non-asbestos |
Graphite |
Teflon |
KS B 1518 |
| SUS316 |
Non-asbestos |
Graphite |
Teflon |
JIS B 2404 |
| Others |
Non-asbestos |
Graphite |
Teflon |
JPI 7S-41 |
| Section |
 |
Inner Ring
Low Carbon Steel 3.2㎜
Stainless Steel 3.0㎜
Gasket Thickness : 4.5㎜
With inner ring attached |
|
|
|
|
|
TH4062 | 외륜형
고온 고압기기, 극저온 배관, 일반관 Flange, RF Flange, 평면자리 Flange등
에 사용된다.
|
| Hoop Material |
Filler Material |
Standard Specifications |
| SUS304 |
Non-asbestos |
Graphite |
Teflon |
KS B1518
KS V7112 450SU
KS V7112 520SU
KS F7102 520SU
JIS 7102 510SU
API601 |
| SUS316 |
Non-asbestos |
Graphite |
Teflon |
| Others |
Non-asbestos |
Graphite |
Teflon |
| Section |
 |
Outer Ring
Low Carbon Steel 3.2mm
Stainless Steel 3.0mm
Gasket Thickness 4.5mm |
|
|
|
|
|
TH4063 | 내/외륜형
내외 ring의 장점을 필요로 하는 개소에 사용된다.
|
| Hoop Material |
Filler Material |
Standard Specifications |
| SUS304 |
Non-asbestos |
Graphite |
Teflon |
KS B1518
KS V7112 450SU
KS V7112 520SU
KS F7102 520SU
JIS 7102 510SU
API601 |
| SUS316 |
Non-asbestos |
Graphite |
Teflon |
| Others |
Non-asbestos |
Graphite |
Teflon |
| Section |
 |
Outer Ring
Low Carbon Steel 3.2mm,
Inner Ring
Stainless Steel 3.0mm
Gasket Thickness 4.5mm |
|
|
|
